Name: دستگاه نقطه جوش باتری توانا مدل BSW002
SKU: dkp-13975100
Availability: InStock

معرفی

برای اتصال و جوش انواع باتری های لیتیومی بوسیله نوارهای نیکل از دستگاه نقطه جوش باتری استفاده می شود.عدم انتشار گرما و حرارت و همچنین سرعت بالای انجام کار از مزیت های دستگاه های نقطه جوش میباشد.

دستگاه نقطه جوش باتری تولید شده توسط گروه توانا مدل BSW002 دارای دو ولوم جهت تنظیم قدرت و زمان جوش؛توانایی تولید جریان نزدیک به 600امپر و قابلیت های منحصر به فرد دیگری میباشد که در ادامه به ان میپردازیم.

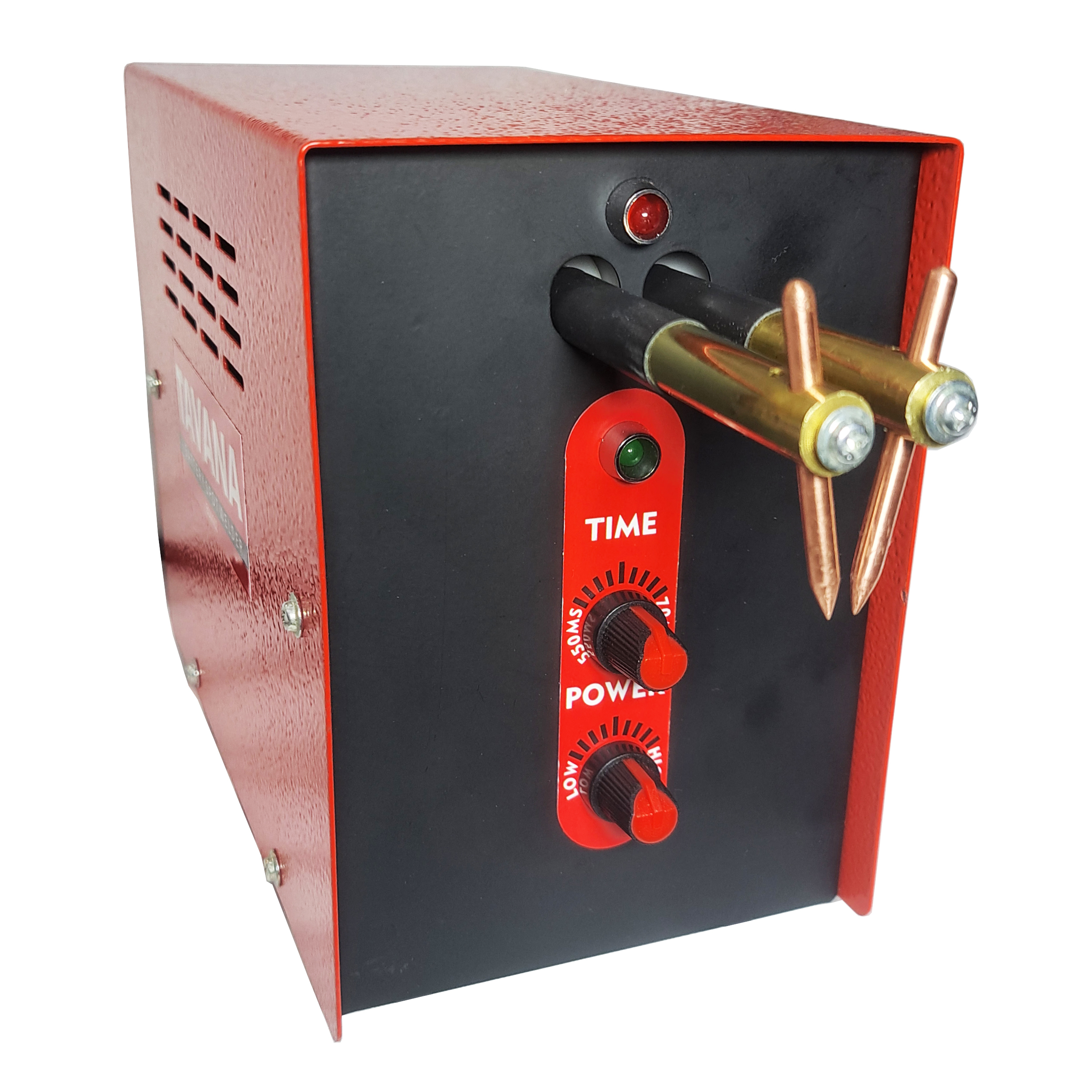

تک LED سبز رنگ تعبیه شده در پنل دستگاه نشان دهنده وضعیت روشن و یا خاموش بودن دستگاه میباشد؛ همچنین تک LED قرمز رنگ تعبیه شده در بالای پنل نشانگر لحظه ایجاد نقطه جوش است.

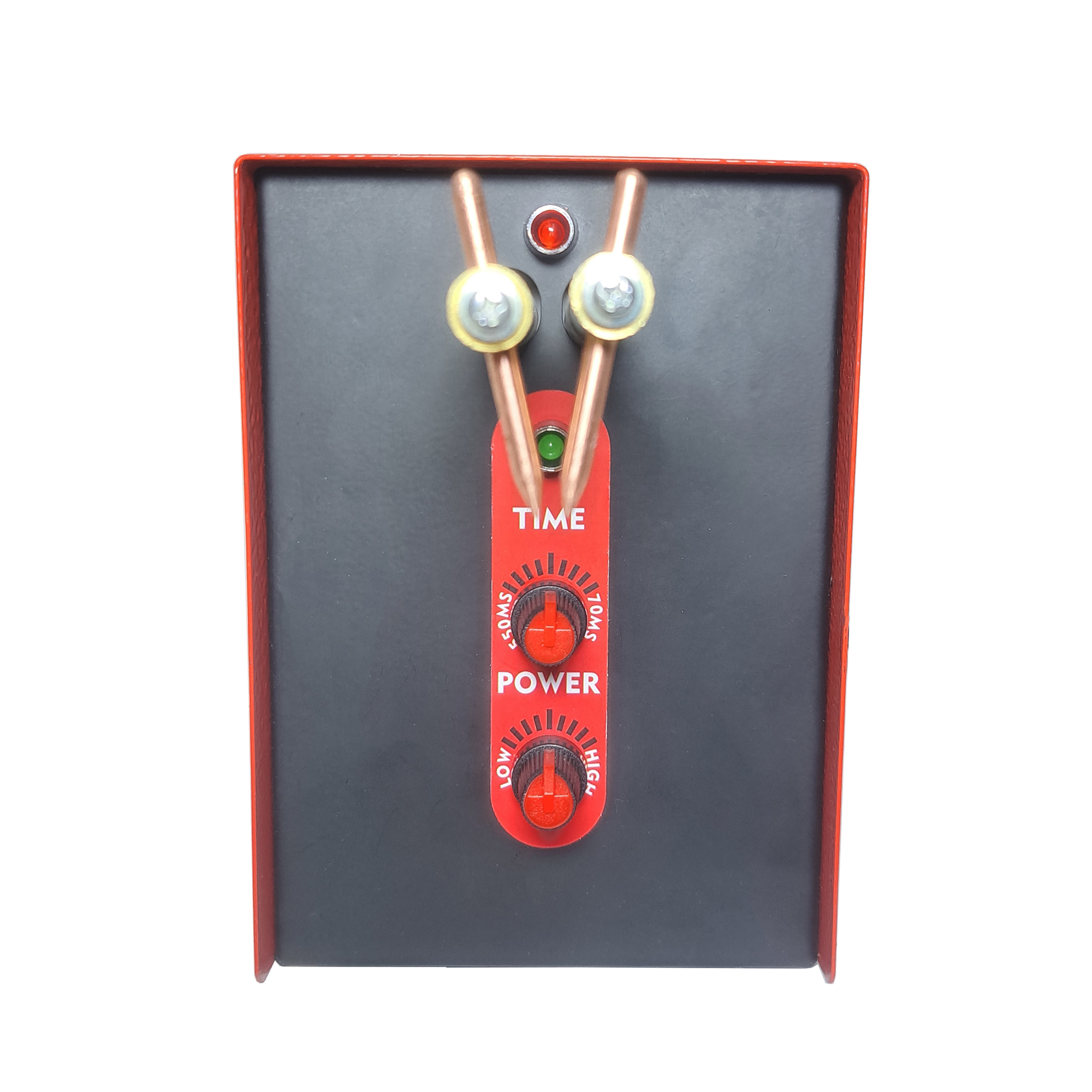

دستگاه نقطه جوش باتری توانا مدل BSW002 دارای دو ولوم جهت تنظیم قدرت و زمان جوش میباشد؛به این صورت که به کمک ولوم تعبیه شده در قسمت بالای پنل؛کاربر قادر به تنظیم زمان جوش از 70 میلی ثانیه تا 550 میلی ثانیه خواهد بود؛دیگر ولوم تعبیه شده قادر به تنظیم قدرت جوش از 1 امپر تا 600 امپر لحظه ای میباشد.
به کمک این قابلیت جدید میتوانید از ظریف ترین تا ضخیم ترین جوشکاری را تنها با تنظیم دو ولوم تایم و زمان انجام دهید کاری که تا قبل از این با دستگاه های سلکتوری که محدود به 4 مرحله قدرت جوش و یک تایم ثابت بودند قابل انجام نبود.

برای مثال برای نقطه زنی باتری های سکه ای بسیار ظریف و کوچک و یا در بعضی موارد (xباتری های تلفن های همراه) که نیاز به جوش نقطه ای دارند که بسیار نازک هستند میتوانید زمان و قدرت جوش را تا کمترین حد کاهش دهید.
همچنین برای جوشکاری های ضخیم برای مثال ورقی به ضخامت 2 میلیمتر!میتوانید بسته به ضخامت ورق زمان و قدرت دستگاه را (xمتناسب با یک دیگر)بالا ببرید و اقدام به نقطه زنی کنید نگران داغ کردن دستگاه نباشید زیرا برای جلوگیری از داغ شدن بیش از حد دستگاه و پیشگیری از اسیب های احتمالی در هنگام کارکرد دستگاه در بالاترین حد قدرت و زمان؛ تمهیداتی در نظر گرفته شده که پیشتر به ان میپردازیم.
xالبته توصیه میشود:
پس از تنظیم دستگاه در یک سطح دیگر تست گرفته و کیفیت و میزان قدرت نقطه جوش اطمینان حاصل نمایید.
به تناسب بالا بردن قدرت ؛ زمان را نیز باید افزایش دهید تا در هنگام نقطه زنی؛ سطح کار جرقه نزند.

مشخصات

ابعاد
20x11x15 سانتی‌متر
وزن
4 کیلوگرم
انبر
ندارد
توضیحات جریان و چرخه
به جهت محافظت از ترانس و قطعات داخلی؛دستگاه مجهز به سیستم قطع کن خودکار میباشد.به این صورت که اگر کاربر با (xبالا ترین میزان زمان و قدرت!) (بیش از 40 مرتبه) جوشکاری انجام دهد؛دستگاه برای جلوگیری از اسیب احتمالی ناشی از بالا رفتن حرارت بصورت خودکار برای دقایقی خاموش و پس از سرد شدن دوباره روشن خواهد شد. xبالاترین میزان زمان و قدرت دستگاه جریان و حرارت بسیاری زیادی تولید میکند (20 امپر در ورودی و حدود 600 امپر در خروجی پراب ها) به حدی که استفاده از این سطح قدرت در صنعت ساخت پک باتری لیتیوم تا میزان بسیار زیادی کم کاربرد میباشد به همین دلیل فعال شدن سیستم قطع کن خودکار در حین پک سازی به ندرت اتفاق می افتد. ابعاد کوچک دستگاه به موجب اشغال حداقلی سطح میز کار طراحی شده است ؛همچنین برای نصب دستگاه روی میزکار و ثابت کردن جایگاه دستگاه تمهیداتی در نظر گرفته شده که در دفترچه راهنمای کاربری به نحوه نصب دستگاه روی میزکار اشاره شده است.
توضیحات جوش

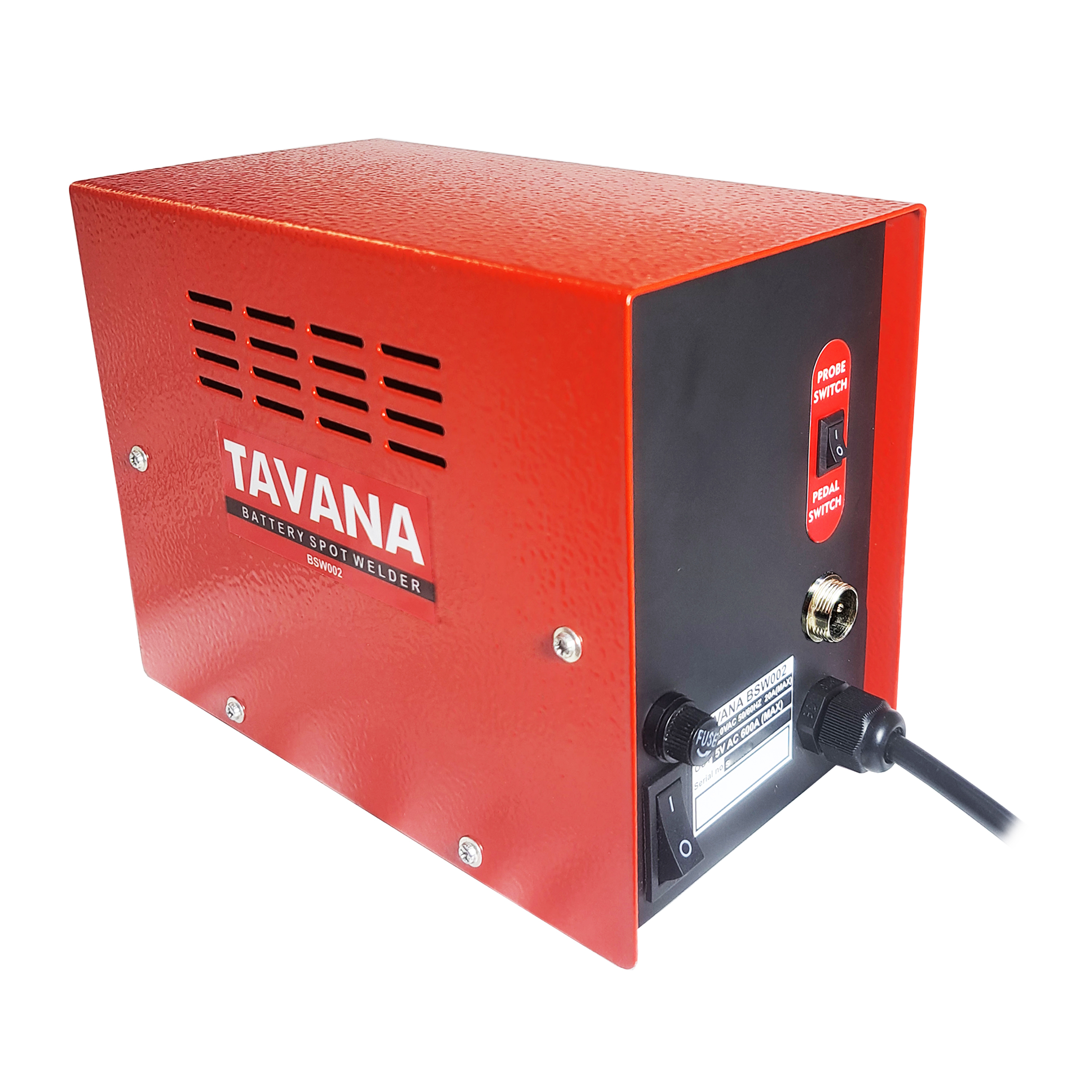

برای انجام عملیات جوش تنها کافیست دستگاه را به وسیله کلید راکر تعبیه شده در قسمت پشت دستگاه روشن کنید؛ولوم های تایم و پاور را در موقعیت مناسب قرار دهید و باتری را زیر الکترودها قرار داده و سپس کمی به سمت بالا فشار دهید تا میکرو سوییچ دستگاه فعال و در کسری از ثانیه نقطه جوش به صورت خودکار بر روی سطح مورد نظرتان اعمال شود. به کمک دو ولوم زمان و قدرت میتوانید از ظریف ترین تا ضخیم ترین جوشکاری ها را تنها با تنظیم دو ولوم تایم و زمان انجام دهید کاری که تا قبل از این با دستگاه های سلکتوری که محدود به 4 مرحله قدرت جوش و یک تایم ثابت بودند قابل انجام نبود. به کمک کلید راکر کوچک تعبیه شده در قسمت پشت دستگاه میتوانید حالت نقطه زنی خودکار را غیر فعال و یک کلید پدالی را جایگزین حالت خودکار کنید؛در این صورت در هنگام نقطه زنی با کلید پدالی و یا الکترود های متحرک؛ حالت نقطه زنی خودکار یا همان میکرو سوییچ داخلی دستگاه برای کاربر ایجاد مزاحمت نخواهد کرد. به جهت سهولت در ساخت پک های بزرگ تر دو عدد پراب ارتقا برای افزایش طول الکترودها در این محصول در نظر گرفته شده است که به راحتی قابل نصب میباشند. پراب های دستگاه در حالت عادی 80 میلیمتر و در حالت ارتقا یافته 140 میلیمتر طول خواهند داشت. همچنین پراب های دستگاه BSW002قابلیت نصب دو نوع الکترود برنجی در سایز های 2 و 4 میلیمتر را دارا میباشند که هر یک بسته به نوع و سطح نقطه زنی کاربرد خاص خود را دارند. همچنین از مزیت های جایگاه الکترود 2 میلیمتری که در اصل همان سیم مفتول مسی (با سطح مقطع 2.5)میباشد میتوان به قابل تنظیم بودن فاصله دو الکترود نسبت به یکدیگر با توجه به خاصیت حالت پذیری سیم مسی و دیگری قابل دسترس بودن ان دانست. تنها کافیست 1 متر سیم مسی با سطح مقطع 2.5 در کارگاه خود داشته باشید دیگر از تهیه الکترود بی نیاز خواهید بود
چرخه جوشکاری
نقطه ای
حداکثر جریان
600
کابل
120CM
منبع تغذیه
برق
ویژگی‌های دستگاه جوش
برق تک فاز
اقلام همراه
اقلام همراه: پراب ارتقا 60 میلیمتری دوجفت الکترود مسی 4 میلیمتری دو جفت الکترود مسی 2 میلیمتری راهنمای کاربری یک عدد میکرو سوییچ یدکی داخلی 5 متر نوار نیکل 2 عدد فیوز شیشه ای 20 امپر 2 عدد فیوز شیشه ای 10 امپر نری سوکت نظامی 2 پین جهت اتصال کلید خارجی ( کلید پدالی) پیچ های یدکی وارنیش یدکی پراب ها سنباده جهت لایه برداری از الکترود ها
سایر توضیحات
از قابلیت های دستگاه نقطه جوش باتری توانا مدل BSW002 میتوان به ساختار استاندارد و اصولی؛قابلیت تنظیم زمان و جریان بصورت نرم قابلیت اتصال دو نوع الکترود متفاوت؛قابلیت ارتقای طول پراب های برنجی؛قابلیت غیر فعال کردن میکرو سوییچ خودکار؛سیستم ایمنی قطع کن خودکار؛ ترانس تماما مس؛فیوز محافظ 20 امپر,کابل برق استاندارد ؛کلید راکر 15 امپر؛ سیمکشی و عایق کاری استاندارد؛مفصل های مقاوم در برابر ضربه و حرارت , قابلیت اتصال بدنه دستگاه به میز کار , بدنه کاملا فلزی , مقاوم و متفاوت ,؛ قابلیت اتصال کلید پدالی؛قابلیت اتصال پراپ های متحرک جهت پک های بزرگ و رنگ الکترو استاتیک با تنظیم دو ولوم زمان و قدرت میتوانید از ظریف ترین تا ضخیم ترین جوشکاری را تنها با تنظیم دو ولوم تایم و زمان انجام دهید.
